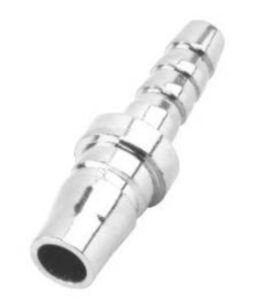

KPH10-XRT01 — штекер быстроразъёмного самозапирающегося соединения, «ёлочка» под шланг ⌀7,2 мм. Вставляется в ответную часть серии KS, разъединяется нажатием на её муфту.
Расшифровка артикула
- KP — штекер — вставляемая половина соединения. Ответная часть обозначается KS
- H — исполнение под гибкий шланг («ёлочка»)
- 10 — типоразмер 10: диаметр «ёлочки» 7,2 мм
- XRT01 — код исполнения серии
Дополнительно
- Диаметр «ёлочки»: 7,2 мм
- Длина «ёлочки»: 23 мм
- Общая длина: 47,5 мм
- Диаметр стыковочной части: 12,9 мм
- Диаметр упорного бурта: 16 мм
- Испытательное давление: 1,32 МПа (13,2 бар)
- Обратный клапан: Нет — клапан стоит в ответной части
- Рекомендуемые шланги: Полиуретан, нейлон
- Парная ответная часть: KSH10-XRT01 («ёлочка» ⌀7 мм)
Клапан не здесь
Поставщик называет позицию «самозапирающимся штекером», но запирается не он. В этой серии обратный клапан стоит в ответной части (серия KS): вынули штекер — она перекрылась сама. Сам штекер механики внутри не имеет: это наконечник с проточкой, за которую его удерживает замок ответной части. Отсюда и цена — штекер 115–162 ₽, ответная часть 385–430 ₽.
Практический вывод: со стороны магистрали ставят ответную часть, а штекер — на инструмент или шланг. Наоборот делать не стоит: при отсоединении из магистрали будет дуть.
Цифра в артикуле — не размер стыка
Стыковочная часть у всех штекеров серии одна: диаметр 12,9 мм независимо от того, 10 это или 40. Цифра задаёт только присоединение с обратной стороны. Значит любой штекер KP состыкуется с любой ответной частью KS, и подбирать пару «по номеру» не нужно.
Парная ответная часть под шланг — KSH10-XRT01 («ёлочка» ⌀7 мм).
Штекеры с наружной резьбой в этом ряду: KPM10 (R1/8), KPM20 (R1/4), KPM30 (R3/8), KPM40 (R1/2).
На что смотреть при монтаже
«Ёлочка» держится в шланге натягом, но на давлении выше 5–6 бар её обязательно поджимают хомутом — иначе шланг сползёт. Рекомендованные материалы шланга — полиуретан и нейлон.
Рабочее давление серии — от вакуума (−99,99 кПа) до 0,9 МПа, то есть соединение годится и на вакуумных линиях. Температура рабочей и окружающей среды 0…+60 °C. Среда — сжатый воздух; исполнение под воду поставляется по запросу. Корпус из цинкового сплава.
Цена указана без НДС. Подобрать пару «штекер + ответная часть»: sale@emar7.ru, +7 906 870-62-89.
