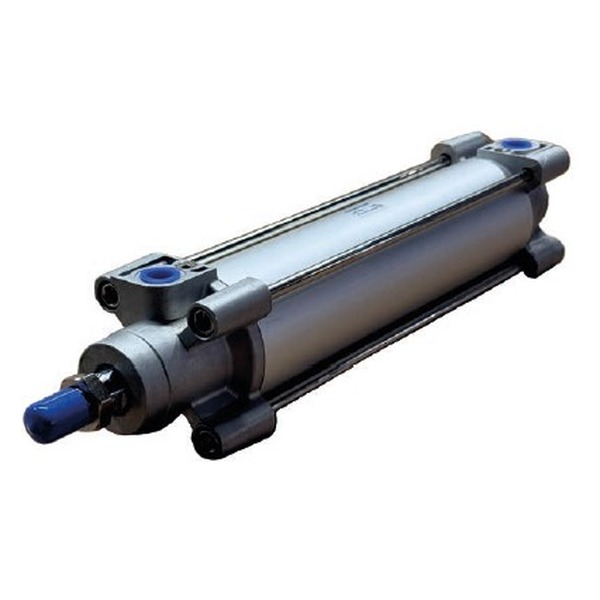

PC96SDB32-75-XBB01-E0044 — пневмоцилиндр INDUTECH по ISO 15552 двустороннего действия, ⌀32 мм, ход 75 мм, присоединение G1/8, с магнитным кольцом. Исполнение по заказу: увеличенный шток и две направляющие втулки.
Исполнение по заказу
Код E0044 в обозначении — доработка поставщика под конкретный заказ, каталог серии её не расшифровывает. По чертежу общего вида от 12.02.2026: шток увеличенного диаметра, две направляющие втулки, стяжные винты из нержавеющей стали, демпфирование отсутствует. Конструкцию и срок поставки подтверждаем перед заказом.
Что означает обозначение
- PC96 — серия цилиндров по ISO 15552 со стяжными шпильками
- SD — с магнитным кольцом на поршне
- B — базовый монтаж (T — на центральной цапфе, V — на регулируемой поворотной цапфе; лапы и фланцы — по запросу)
- 32 — диаметр поршня 32 мм
- буквы уплотнения штока нет — NBR (P — полиуретан, V — PTFE/FKM, R — PTFE/NBR)
- 75 — длина хода 75 мм
- XBB01 — код исполнения поставщика
- E0044 — доработка под заказ
Дополнительно
- рабочее давление от 0,05 до 1,0 МПа, испытательное 1,5 МПа
- скорость поршня 30…800 мм/с, допуск по ходу 0…+1,0 мм
- демпфирование отсутствует (у стандартного исполнения серии — регулируемое пневматическое)
- рабочая среда — воздух не ниже класса 4 по ГОСТ 17433-80, маслораспыление не требуется
- температура рабочей и окружающей среды −20…+70 °C без обмерзания
- два порта G1/8, резьба штока M10×1,25 на длине 23 мм, крепление — 4 отверстия M6
- габаритная длина 177 мм при ходе 75 мм, масса около 1,5 кг
- магнитное кольцо на поршне: подходят датчики D-A93L-XLC01 (герконовый), D-M9NL-XLC01 (NPN), D-M9PL-XLC01 (PNP) и датчики прямоугольного профиля D-21R/21N/21P-3M-XLN01
- опции серии по запросу: нержавеющий шток (XC6, XC68), нержавеющие шпильки (XC7), уплотнения FKM (XC22), исполнение до 150 °C без магнита (XB6), регулируемый ход (XC8)
Документы
Чертёж общего вида PC96SDB32-75-XBB01-E0044 (PDF): габариты, присоединения и характеристики именно этого исполнения.
Каталог PC96-XBB01 (PDF): номер для заказа, характеристики диаметров 32…125 мм, размеры, крепления и датчики.
Цена указана без НДС. Подтвердить исполнение и срок поставки: sale@emar7.ru, +7 906 870-62-89.
