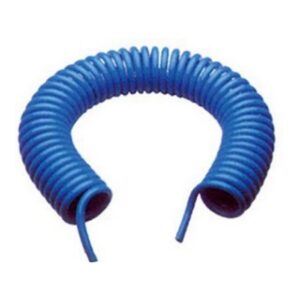

STU0604BU-3-XLN01 — витая полиуретановая трубка INDUTECH серии STU, наружный диаметр 6 мм, внутренний 4 мм, цвет — синяя. Исходная длина прямой трубки 3 метра, максимальная рабочая длина в растянутом виде — 1,5 м.
Что означает обозначение
- STU — витая трубка из полиуретана
- 0604 — диаметры: наружный 6 мм, внутренний 4 мм
- BU — цвет синяя
- 3 — исходная длина прямой трубки, м
- -XLN01 — исполнение поставщика INDUTECH
Про длину — важное. В обозначении стоит длина прямой трубки до навивки. В работе витая трубка растягивается примерно вдвое от собственной длины в покое, и производитель указывает максимальную рабочую длину 1,5 м. Растягивать сверх этого нельзя: виток теряет память и перестаёт собираться обратно.
Характеристики. Рабочая среда — сжатый воздух, материал полиуретан, твёрдость по Шору 95…98 А. Максимальное рабочее давление при 20 °C — 1,0 МПа, разрушающее — 3,0 МПа. Рабочая температура от −20 до +80 °C. Толщина стенки 1 мм. Трубка пригодна и для вакуума.
Размеры витой части
- длина витой части 200 мм
Где применяется. Витую трубку берут там, где инструмент или захват всё время движется: подвод воздуха к пневмогайковёрту, продувочному пистолету, к подвижной каретке или манипулятору. В покое она собирается в компактную пружину и не лежит петлями под ногами, а при отводе инструмента вытягивается и возвращается сама.
Как подобрать. Наружный диаметр должен совпасть с цангой фитинга, внутренний определяет расход. Длину берут по ходу инструмента с запасом: рабочая длина вдвое меньше той, что стоит в обозначении. Нужен другой цвет или длина — напишите, подберём: sale@emar7.ru, +7 906 870-62-89.
Цена указана без НДС.
