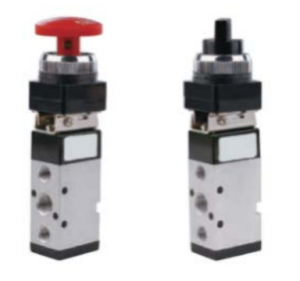

VM300-F02-TS-XBN01 — пневмораспределитель 5/2 с ручным управлением: поворотный переключатель, присоединение G1/4, давление до 0,8 МПа.
Расшифровка артикула
- VM — серия распределителей с механическим управлением
- 300 — принцип действия 5/2. В ряду также 100 и 200 — это 3/2
- F02 — присоединительная резьба G1/4
- TS — орган управления: поворотный переключатель. Цвет чёрный по умолчанию, отдельно не указывается
- XBN01 — код исполнения серии
Дополнительно
- Принцип действия: 5/2
- Орган управления: поворотный переключатель
- Присоединительная резьба: G1/4
- Эквивалентное сечение: 16 мм²
- Пропускная способность Cv: 0,89
- Диапазон рабочего давления: 0…0,8 МПа
- Рабочая температура: -20…+70 °C
- Рабочая среда: очищенный сжатый воздух, фильтрация 40 мкм
- Габариты: A 136,5 мм, B 36,5 мм
Где применяют распределитель 5/2 с ручкой
Пять линий и два положения — это управление цилиндром двустороннего действия: повернули переключатель, шток пошёл вперёд, повернули обратно — назад. Электричества не нужно совсем.
Поворотный переключатель фиксируется в положении, поэтому такой распределитель ставят там, где состояние должно сохраняться и быть видно с одного взгляда: наладочные пульты, оснастка, простые приспособления.
Чем отличаются исполнения серии
Корпус у всей серии один, меняется только орган управления:
- TS — поворотный переключатель, как здесь;
- PLB — грибовидная кнопка с фиксацией (по умолчанию красная);
- LRB — грибовидная кнопка без фиксации;
- PRB — утопленная кнопка, CRB — выступающая;
- RL — роликовый рычаг для срабатывания от механизма.
Кнопки бывают чёрные (B), красные (R) и зелёные (G) — цвет дописывается в артикул после органа управления.
