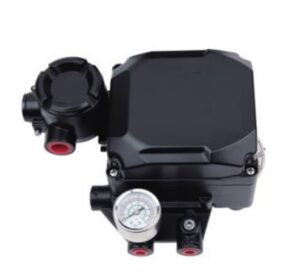

CMSCS-1-2-6-7 — электропневматический позиционер для поворотного привода, вход 4–20 мА, -20…+70 °C, IP66.
Расшифровка артикула
- CMSCS-1 — серия электропневматических позиционеров
- (блок пропущен) — взрывозащиты нет — общепромышленное исполнение. У взрывозащищённых на этом месте стоит ExD или ExIA
- 2 — тип действия: поворотный (угол поворота 0…90°)
- 6 — кронштейн: кронштейн Namur
- 7 — опции обратной связи: модуль обратной связи 4–20 мА и подготовка под установку датчика обратной связи
- (блок пропущен) — температурное исполнение стандартное, -20…+70 °C. В ряду также T1 (-20…+120 °C), TT40 (-40…+70 °C) и TT60 (-60…+70 °C)
Дополнительно
- Тип привода: поворотный, угол поворота 0…90°
- Входной сигнал: 4…20 мА пост. тока
- Импеданс: 250 ± 15 Ом
- Входное давление: 0,14…0,7 МПа
- Рабочая среда: сжатый воздух, азот, нейтральные газы по ISO 8573-1:2010 [7:4:4]
- Диапазон температур: -20…+70 °C (стандартное исполнение)
- Степень защиты: IP66
- Кронштейн: Namur
- Опции обратной связи: модуль обратной связи 4–20 мА и подготовка под установку датчика обратной связи
- Соединение для воздуха: R1/4 (NPT по запросу)
- Соединение для манометра: R1/8 (NPT по запросу)
- Кабельный ввод: R1/2 (NPT по запросу)
- Гистерезис: ±1,0 % полной шкалы
- Повторяемость: ±0,5 % полной шкалы
- Потребление воздуха: менее 2,5 л/мин при 0,14 МПа
- Пропускная способность: более 80 л/мин при 0,14 МПа
- Материал корпуса: алюминиевое литьё под давлением
- Вес: 2,8 кг
Что делает позиционер
Позиционер получает от системы управления сигнал 4–20 мА и удерживает шток или вал привода в положении, которое этому сигналу соответствует, дозируя воздух в привод. Без него привод умеет только «открыто» и «закрыто»; с ним арматура работает как регулирующая.
Управляющий сигнал и рабочий воздух — вещи разные: сигнал задаёт положение, воздух его отрабатывает. Питание позиционера 0,14…0,7 МПа, само устройство расходует менее 2,5 л/мин, а в привод способно пропустить более 80 л/мин.
Точность зависит от привода, а не от артикула
В обозначении не задано, ставится позиционер на привод одностороннего или двустороннего действия, а точность от этого зависит:
- привод одностороннего действия — линейность ±1,0 %, чувствительность ±0,2 % полной шкалы;
- привод двустороннего действия — линейность ±2,0 %, чувствительность ±0,5 % полной шкалы.
Гистерезис ±1,0 % и повторяемость ±0,5 % одинаковы в обоих случаях.
Это исполнение не взрывозащищённое
В артикуле пропущен блок взрывозащиты, значит позиционер общепромышленный. Для взрывоопасных зон в этой же серии есть исполнения ExD (1Ex d mb IIC T5/T6 Gb X) и ExIA (1Ex ia IIC T5/T6 Gb X) — у них взрывозащита указана в артикуле прямо. Ставить общепромышленный позиционер в опасную зону нельзя, даже если по температуре он подходит.
Модуль обратной связи
В этом исполнении есть модуль обратной связи 4–20 мА: позиционер не только отрабатывает задание, но и сообщает системе фактическое положение. Характеристики датчика: питание 9…30 В пост. тока, выход 4–20 мА, двухпроводная схема, импеданс не более 600 Ом при 30 В, диапазон -60…+85 °C, линейность ±1 %.
Обратите внимание: модули обратной связи и датчики конечных положений идут без взрывозащиты — во взрывоопасной зоне такое сочетание неприменимо.
Требования к воздуху
Питающий воздух — по ISO 8573-1:2010 класса [7:4:4]. Отдельное требование паспорта: точка росы должна быть ниже температуры эксплуатации на 5 °C. Для исполнения -20…+70 °C это означает точку росы не выше −25 °C — обычным рефрижераторным осушителем (он держит 3 °C) такое не обеспечить, нужен мембранный или адсорбционный.
Цена указана без НДС. Подобрать позиционер под ваш привод и условия: sale@emar7.ru, +7 906 870-62-89.
