IP800LA41L30 Позиционер линейный, 4–20 мА + HART, 1Ex ia

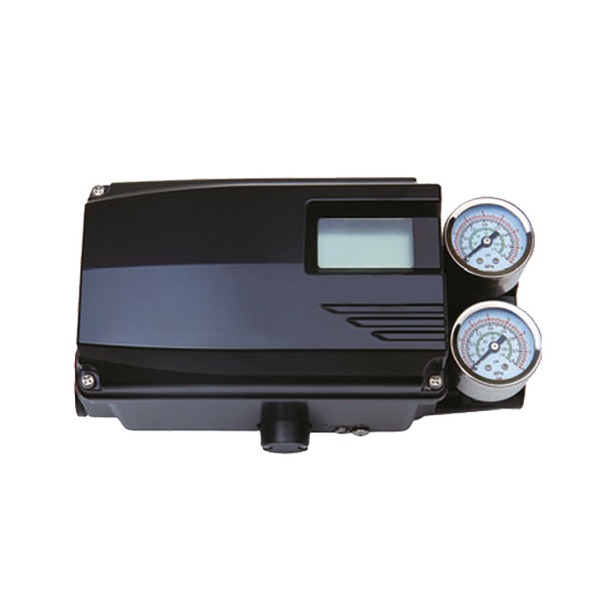

IP800LA41L30 — интеллектуальный электропневматический позиционер INDUTECH для линейных приводов: входной сигнал 4…20 мА с протоколом HART, выход обратной связи 4…20 мА, взрывозащита 1Ex ia IIC T5/T6, IP66.

Что означает обозначение

• IP800 — интеллектуальный позиционер в стандартном исполнении (805 — корпус из нержавеющей стали 316, 820 — удалённый монтаж)
• L — линейный тип, для приводов с прямолинейным ходом (R — поворотный)
• A — взрывобезопасное исполнение 1Ex ia IIC T5/T6 (N — общепромышленное)
• 4 — присоединения: кабельный ввод М20, подвод воздуха NPT1/4, порт манометра NPT1/8
• 1 — рычаг обратной связи на ход 10…80 мм
• L — диапазон окружающей температуры −40…+85 °C
• 3 — HART-протокол плюс выход обратной связи 4…20 мА
• 0 — без концевых датчиков (M — механические, P — индуктивные, D — визуальный указатель)

Дополнительно

• входной сигнал 4…20 мА, полное сопротивление 500 Ом при 20 мА
• давление питания 0,14…0,7 МПа, качество воздуха класс 3 по ISO 8573-1
• рабочий ход 0…150 мм для линейного типа
• линейность ±0,5 %, чувствительность ±0,2 %, гистерезис ±0,5 %, повторяемость ±0,3 % от полного диапазона
• расход воздуха менее 2,3 нл/мин, пропускная способность более 100 нл/мин (при 0,14 МПа)
• работает с приводами одностороннего и двойного действия, есть переключатель на прямую подачу воздуха (А/М)
• встроенные функции: автокалибровка, тест частичным ходом (PST), сигналы Alarm, самодиагностика, LCD-экран
• во взрывобезопасном исполнении рабочая температура −40…+60 °C для T5 и −40…+40 °C для T6
• корпус — алюминиевый сплав, масса 2,6 кг; поставляется с манометром на выходе OUT1
• принадлежности: монтажный комплект NAMUR BR-800L, рычаги LEVER-SMART-1 и LEVER-SMART-2, пилотный клапан PILOT-SMART-L, модуль HART PCB-SMART-HART

Документы

Каталог IP800 (PDF): характеристики, номер для заказа, схема подключения, размеры и принадлежности.

Цена указана без НДС. Подобрать позиционер под привод: sale@emar7.ru, +7 906 870-62-89.
