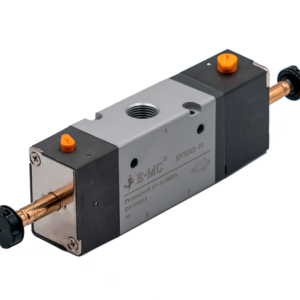

RV3222-06ME6 — пневмораспределитель E.MC серии RV, исполнение Namur — монтируется прямо на пневмопривод трубопроводной арматуры. Функция 3/2 Бистабильный, присоединение G1/8, катушка 36 В перем. тока.
Расшифровка артикула
- RV — серия распределителей E.MC
- 3 — число линий
- 2 — число позиций
- 2 — типоразмер
- 2 — бистабильный, с фиксацией положения. Исполнение 1 вместо 2 — моностабильный
- 06 — присоединение G1/8
- ME6 — катушка 36 В переменного тока
Что даёт бистабильное исполнение
Распределитель переключается коротким импульсом и остаётся в этом положении, пока не придёт импульс на вторую катушку. При пропадании питания механизм останется там, где был. Это удобно, когда нельзя терять позицию, и опасно там, где потерять её как раз нужно.
Что управляет распределитель 3/2
Три линии и две позиции: подача, выход к потребителю и выхлоп. Такой распределитель ставят на цилиндр одностороннего действия, где обратный ход делает пружина, на вакуумную присоску и на участки, где нужно просто подать или сбросить давление. Для цилиндра двустороннего действия его не хватит — там нужны пять линий.
Исполнение Namur
Распределитель ставится прямо на пневмопривод шарового крана или заслонки по стандартному присоединительному интерфейсу — без трубок и фитингов между ними. Убираются два соединения, а с ними две возможные утечки и лишнее сопротивление. Если задача — управление трубопроводной арматурой, начинать надо именно с этой группы.
Типоразмер 2, присоединение G1/8. Второй типоразмер закрывает большинство задач: присоединение G1/8 или G1/4 — расход, которого хватает типовым цилиндрам до Ø63 мм на умеренной скорости.
Катушка 36 В перем. тока. Переменный ток не требует отдельного блока питания, но при управлении от контроллера чаще берут исполнение на 24 В постоянного тока — код E4.
Дополнительно
- Нижняя граница рабочего давления не равна нулю: золотник переключается пилотным воздухом, который катушка только выпускает. Ниже 0,15 МПа переключать нечем — для низкого давления и вакуума нужны распределители прямого действия.
- Управляющий воздух берётся из рабочей линии — отдельного подвода не нужно.
- Пыль и струи воды катушке не страшны, погружение не предусмотрено.
- Если такт машины требует частоты выше 5 Гц, исполнение подбирают отдельно.
- При наборе из десятка распределителей суммарная мощность катушек заметно нагружает блок питания.
Как подобрать распределитель по числу линий, типу возврата и напряжению — в статье Как подобрать пневмораспределитель. Нужна замена установленному: пришлите артикул на sale@emar7.ru или позвоните +7 906 870-62-89.
