Как подобрать индуктивный датчик

Индуктивный датчик определяет присутствие металла без касания. Он не изнашивается, не боится грязи и вибрации и работает там, где механический концевик выходит из строя за месяц. Но подобранный наугад датчик либо не увидит объект, либо будет срабатывать от соседней железки.

Разберём подбор по шагам — на примере серии IS, которая есть в каталоге. Логика одинакова для любого производителя.

Шаг 1. Типоразмер: сколько места есть под установку

Типоразмер — это резьба на корпусе, и он же задаёт всё остальное: чем крупнее датчик, тем дальше он видит.

Начинайте не с дистанции, а с места: если под датчик есть отверстие M12, выбор сужается сразу. Самый маленький, M5, ставится только заподлицо — у него нет варианта выступающего монтажа.

Шаг 2. Монтаж заподлицо или выступающий

Это решение важнее, чем кажется: оно меняет дистанцию срабатывания в полтора-два раза.

Заподлицо — датчик утапливается в металл вровень с поверхностью. Он защищён от удара, но металл вокруг «съедает» часть чувствительности.

Выступающий монтаж — чувствительная часть выходит из металла. Дистанция больше, но датчик открыт для механических повреждений, и вокруг него нужно оставить свободное место.

Обратите внимание на типоразмеры 18 и 30: переход на выступающий монтаж даёт 8 мм вместо 5 и 15 вместо 10. Если дистанции не хватает, часто дешевле сменить способ монтажа, чем брать датчик крупнее.

Шаг 3. Поправка на материал объекта

Здесь ошибаются чаще всего. Заявленная дистанция указана для обычной стали. Для других металлов её нужно умножить на понижающий коэффициент.

Пример. Датчик M18 выступающего монтажа заявлен на 8 мм. По алюминию он увидит объект с 3,2 мм, по латуни — с 4 мм. Если в расчёте был зазор 5 мм, датчик по алюминию просто не сработает, и искать причину будут в электрике.

Практическое правило: рабочий зазор берут примерно вполовину от расчётной дистанции. Это оставляет запас на температуру, вибрацию и разброс между экземплярами.

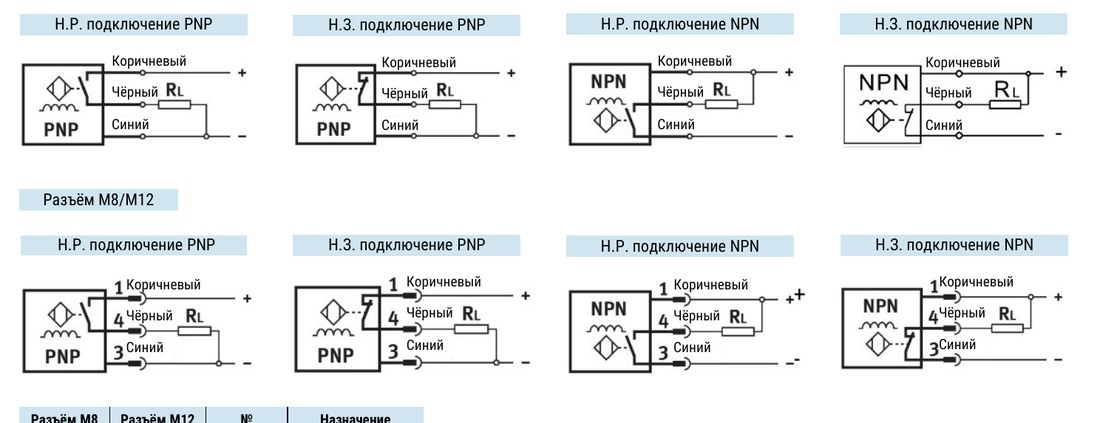

Шаг 4. Тип выхода: PNP или NPN

Выход определяется не датчиком, а тем, к чему он подключается. Смотрите, какие входы у контроллера.

PNP — датчик коммутирует плюс, на вход контроллера приходит положительный сигнал. В России и Европе это распространённый вариант.

NPN — датчик коммутирует минус. Встречается в оборудовании азиатской сборки.

Перепутать нельзя: NPN-датчик на PNP-вход работать не будет. Проверьте документацию контроллера до заказа.

Отдельно задаётся функция переключения: нормально разомкнутый замыкает цепь при появлении объекта, нормально замкнутый — размыкает. Второй берут там, где обрыв провода должен восприниматься как аварийная ситуация.

Шаг 5. Подключение: кабель или разъём

Кабель с открытым концом 2 м — дешевле, но при замене датчика придётся перебирать клеммы.

Разъём M8 или M12 — замена занимает секунды, но нужен ответный кабель. На линии, где датчики меняют регулярно, разъём окупается с первой заменой.

Распиновка трёхконтактного разъёма: 1 — питание, 3 — общий, 4 — сигнал. У кабельного исполнения коричневый провод плюс, синий минус, чёрный сигнал.

Шаг 6. Расстояния при установке

Даже верно подобранный датчик даст ложные срабатывания, если поставить его вплотную к металлу или к соседнему датчику.

• При монтаже заподлицо над датчиком должно оставаться не менее трёх номинальных дистанций свободного пространства.
• При выступающем монтаже — не менее двух, плюс вокруг корпуса не должно быть металла ближе трёх диаметров.
• Между двумя датчиками, установленными рядом, выдерживают расстояние не меньше диаметра корпуса, иначе они влияют друг на друга.

Как читать артикул

В серии IS артикул расшифровывается полностью, и это удобно: по маркировке на корпусе можно понять, что за датчик стоит на линии, не разбирая узел.

Возьмём ISNF12P04O-2M:

• IS — индуктивный датчик
• NF — выступающий монтаж (F — заподлицо)
• 12 — резьба на корпусе M12x1
• P — выход PNP (N — NPN)
• 04 — номинальная дистанция переключения 4 мм
• O — нормально разомкнутый (C — нормально замкнутый)
• 2M — кабель 2 м (M8, M12 — разъём)

Полный каталог серии IS с таблицами, схемами подключения и рекомендациями по монтажу — в PDF. Исполнения, которые есть в наличии, собраны в разделе Датчики индуктивные.

Что ещё стоит проверить перед заказом

• Напряжение питания. У серии IS диапазон 10…30 В постоянного тока — стандартные 24 В в него укладываются с запасом.
• Частота переключения. Чем крупнее датчик, тем он медленнее: 1000 Гц у типоразмеров 05–12, 500 Гц у 18 и 200 Гц у 30. Для быстрого счёта деталей это ограничение может оказаться решающим.
• Степень защиты. IP67 выдерживает пыль и струю воды, но не постоянное погружение.
• Температура. Рабочий диапазон −25…+70 °C. Рядом с печью или в морозильной камере нужен другой датчик.
• Защита выхода. В серии IS есть защита от короткого замыкания и смены полярности, а состояние показывает встроенный светодиод — при пусконаладке это экономит время.

Короткий порядок подбора

1. Определите доступное место — отсюда типоразмер.
2. Выберите способ монтажа: заподлицо надёжнее, выступающий дальше видит.
3. Возьмите дистанцию из таблицы и умножьте на коэффициент материала объекта.
4. Убедитесь, что рабочий зазор примерно вдвое меньше полученного числа.
5. Уточните тип входа контроллера — PNP или NPN.
6. Решите, нужен кабель или разъём.

Если после этого остаются сомнения, пришлите артикул датчика, который стоит сейчас, или задачу своими словами на sale@emar7.ru — подберём замену и проверим наличие.
