При выборе индуктивного датчика способ монтажа выглядит второстепенным: главное же — типоразмер и дистанция. На деле это решение меняет дальность срабатывания в полтора-два раза и определяет, сколько места нужно оставить вокруг датчика.

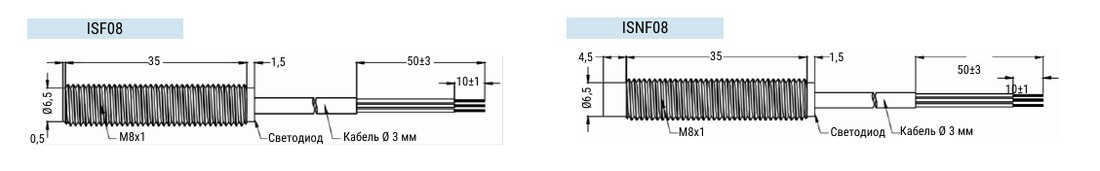

Монтаж заподлицо. Датчик утапливается в металл так, что торец оказывается вровень с поверхностью. Корпус защищён от удара и от зацепа движущейся деталью. Расплата — часть чувствительности уходит на окружающий металл, и дистанция падает.
Выступающий монтаж. Чувствительная часть выходит за пределы металла. Датчик видит дальше, но остаётся открытым: любой случайный удар придётся по нему. Вокруг корпуса требуется свободное пространство, иначе металл рядом вызовет ложные срабатывания.
| Типоразмер | 05 | 08 | 12 | 18 | 30 |
| Заподлицо, мм | 1 | 2 | 4 | 5 | 10 |
| Выступающий, мм | — | 2 | 4 | 8 | 15 |
Таблица показывает неочевидное: у типоразмеров 08 и 12 разницы нет вовсе — 2 и 4 мм в обоих исполнениях. А вот дальше она резко появляется.
M18: 5 мм заподлицо против 8 мм выступающего. Прибавка в 60%.
M30: 10 мм против 15 мм. Прибавка в половину.
Практический вывод простой. Если расчётного зазора не хватает, на типоразмерах 18 и 30 сначала посмотрите на смену монтажа и только потом — на датчик большего размера. Перейти с M18 заподлицо на M18 выступающий дешевле и проще, чем растачивать посадочное место под M30.
И обратное: если вы берёте M08 или M12, выигрыша от выступающего монтажа не будет. Здесь имеет смысл ставить заподлицо — датчик будет защищён, а дистанция та же.
Типоразмер 05 с резьбой M5x0,5 выпускается только в исполнении заподлицо. Его дистанция — 1 мм. Это датчик для тесных узлов, где важнее габарит, чем дальность.
Ошибки на этом шаге дают самые неприятные последствия: датчик подобран верно, но срабатывает сам по себе или не срабатывает вовсе.
Именно поэтому выступающий монтаж не всегда выигрывает: он даёт большую дистанцию, но требует больше свободного места. В плотном узле датчик заподлицо с меньшей дистанцией окажется единственным работающим решением.
Выбранная дистанция — ещё не та, с которой датчик увидит вашу деталь. Табличные значения даны для обычной стали, для остальных металлов их умножают на понижающий коэффициент.
| Материал | Сталь Ст3 | Хромоникелевый сплав | Нержавеющая сталь | Никель | Латунь | Медь | Алюминий |
| Коэффициент | 1 | 0,9 | 0,85 | 0,7 | 0,5 | 0,4 | 0,4 |
Разберём на числах. M18 выступающего монтажа заявлен на 8 мм. По алюминию это 8 × 0,4 = 3,2 мм. То есть выигрыш от смены монтажа, которым мы радовались выше, по алюминию превращается из 8 мм в 3,2 — а у исполнения заподлицо было бы всего 2 мм. Разница сохраняется, но масштаб уже другой, и рабочий зазор нужно пересчитывать заново.
Рабочий зазор берут примерно вполовину от полученного значения: остаётся запас на температуру, вибрацию и разброс между экземплярами.

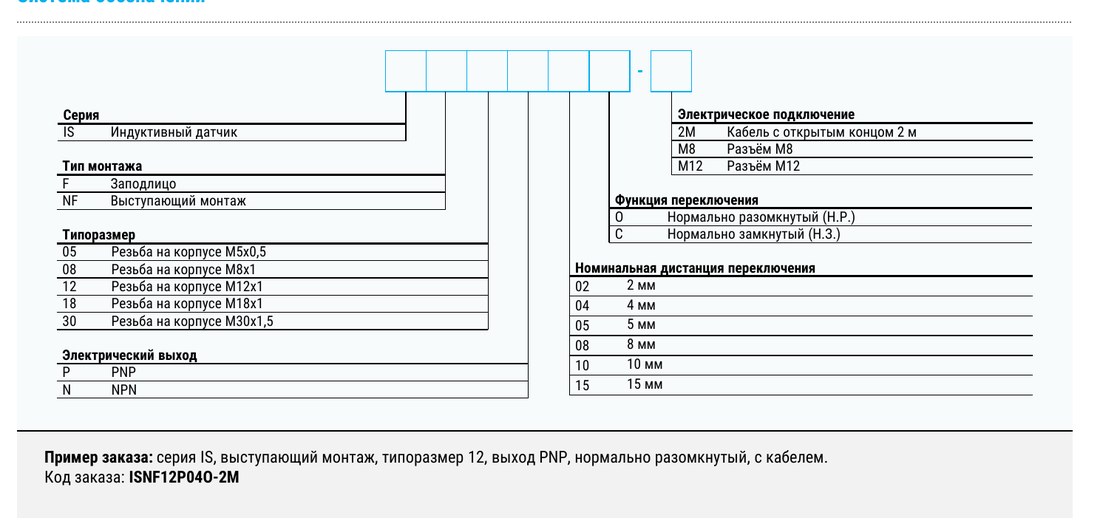

В серии IS монтаж стоит вторым элементом артикула, сразу после обозначения серии:
Например, ISF18P05O-2M — заподлицо, дистанция 5 мм. А ISNF18P08O-2M — выступающий, дистанция 8 мм. Один типоразмер, разные возможности.
Полный каталог серии с таблицами и схемами — в PDF. Исполнения, которые есть в наличии, собраны в разделе Датчики индуктивные.
Сомневаетесь в выборе — пришлите артикул установленного датчика или опишите задачу на sale@emar7.ru. Подберём и проверим наличие.
